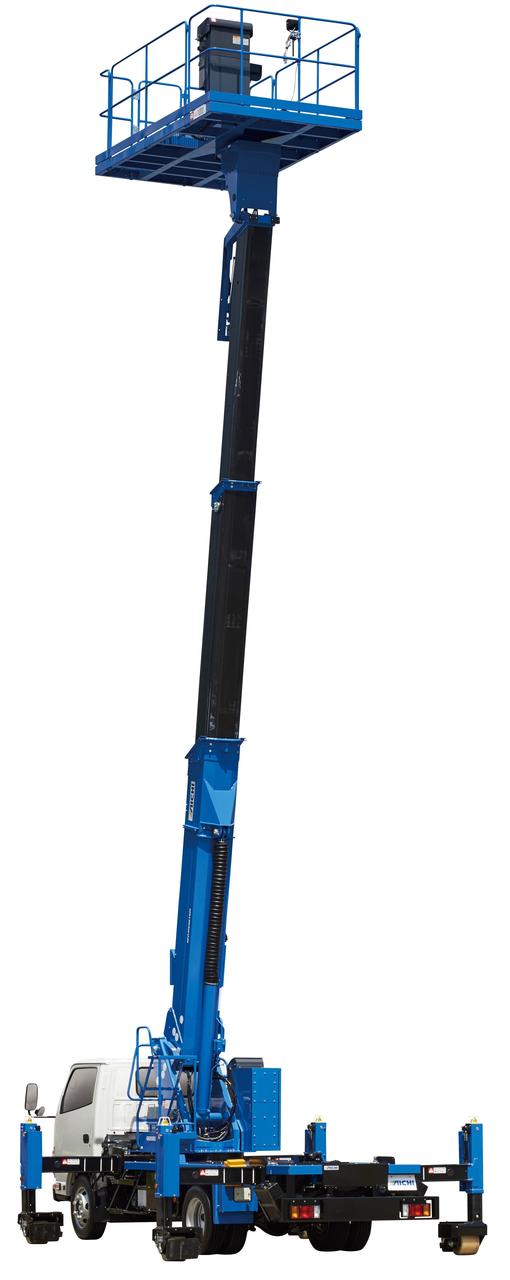

12Mトンネル点検車全旋回

ジャッキローラ・ジャッキモード兼用。トンネルの維持・補修等の軽作業の効率化に貢献する、高所作業車です

12Mトンネル点検車全旋回

クラス

12M

型式

TZ12CRR

メーカー

㈱アイチコーポレーション

商品コード 120TNTAP
ブーム格納方向 後方格納
最大作業床高さ(m) 12
最大作業半径(m) 8.9
デッキ積載荷重(kg) 1,000
デッキ旋回角度(度) 360
ブーム旋回角度(度) 360
ブーム起伏角度(度) -15°~79°
アウトリガ張出幅(mm) 1,700~3,500
格納時車両寸法(mm) 全長A 6,380
全幅B 1,920
全高C 3,250
デッキ外側寸法(mm) 全長D 3,100
全幅E 1,800
全手摺高F 1,000
デッキ内側寸法縮小時(mm) 1,800
デッキ内側寸法拡大時(mm) 1,800
架装シャーシ 4t車クラス
車両総重量(kg) 7,400
必要運転免許 準中型
必要資格 高所作業車運転技能講習
※車両重量・寸法は、架装シャーシにより異なります。
車検証をご確認ください。

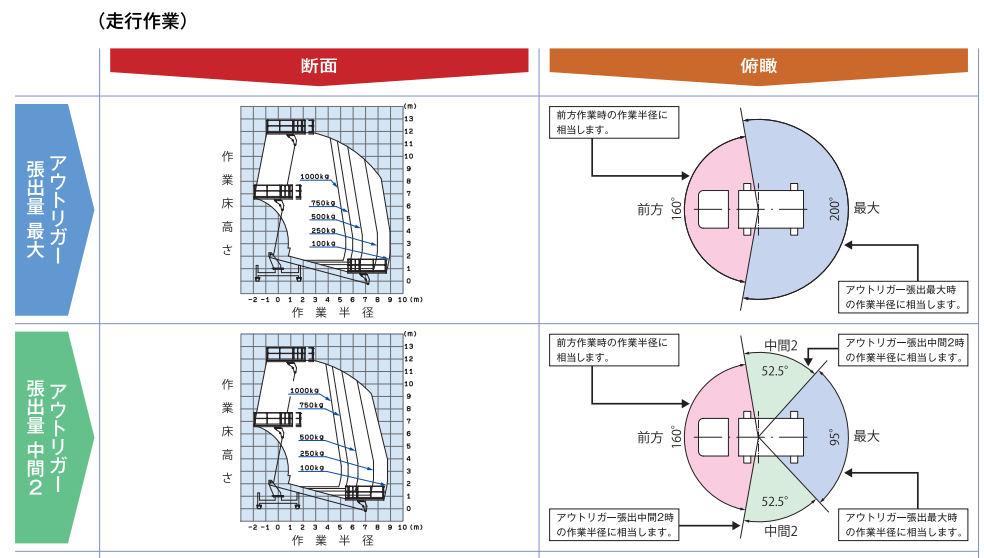

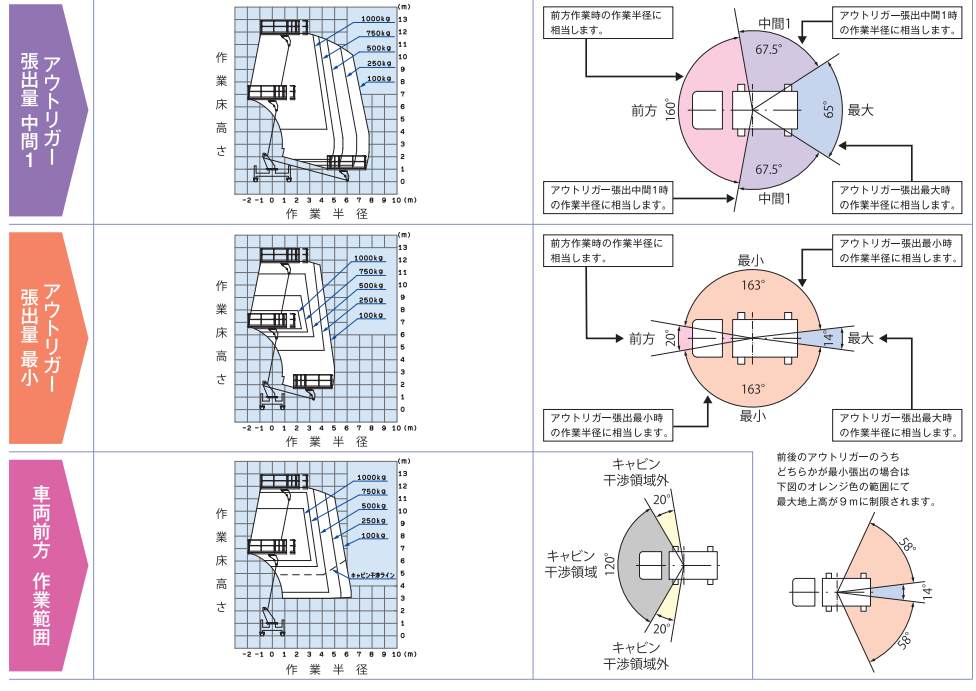

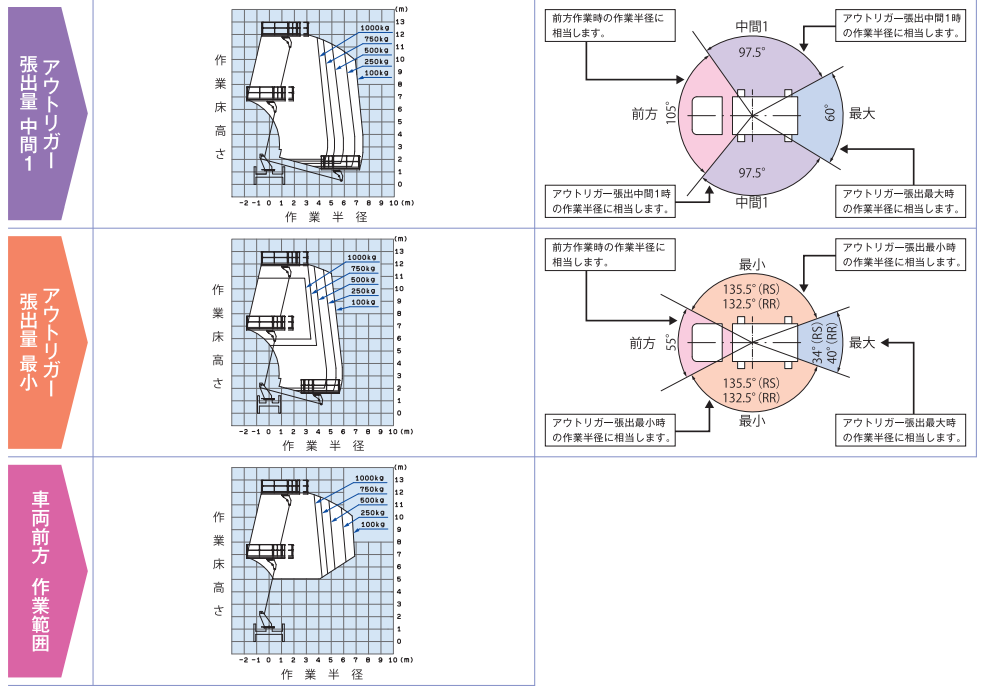

車体情報・作業範囲図

作業範囲図_TZ12CRR-1
作業範囲図_TZ12CRR-2
作業範囲図_TZ12CRR-3
作業範囲図_TZ12CRR-4

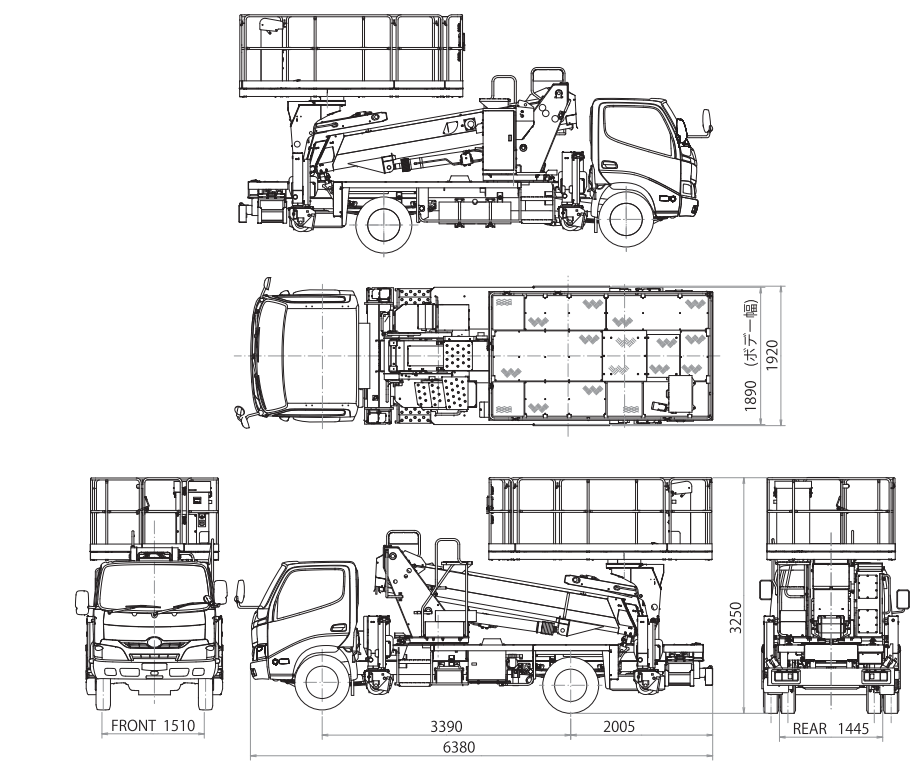

外形図

外形図_TZ12CRR
