9Mクラストラック式スーパーデッキ

作業床が水平垂直面移動も専用レバーで操作可能です

9Mクラストラック式スーパーデッキ

クラス

9M

型式

TZ10CRS

メーカー

㈱アイチコーポレーション

商品コード 099TSPDP
ブーム格納方向 後方格納
最大作業床高さ(m) 9.8
最大作業半径(m) 7.4
デッキ積載荷重(kg) 1,000
ブーム起伏角度(度) -15°~73°
アウトリガ張出幅(mm)(最少-最大) 1,700~3,500
格納時車両寸法(mm) 全長A 5,255
全幅B 1,920
全高C 3,240
デッキ外側寸法(mm)(mm) 全長D 2,500
全幅E 1,800
全手摺高F 1,000
架装シャーシ 3t車クラス
車両総重量(kg) 6,675
必要運転免許 準中型
必要資格

高所作業車運転技能講習
高所作業車運転特別教育

※車両重量・寸法は、架装シャーシにより異なります。
車検証をご確認ください。

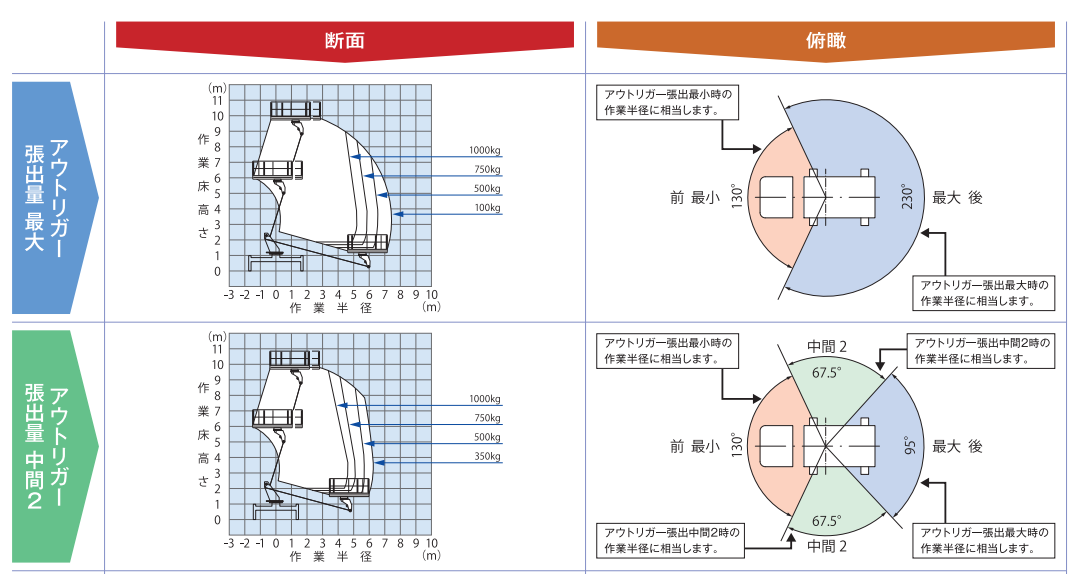

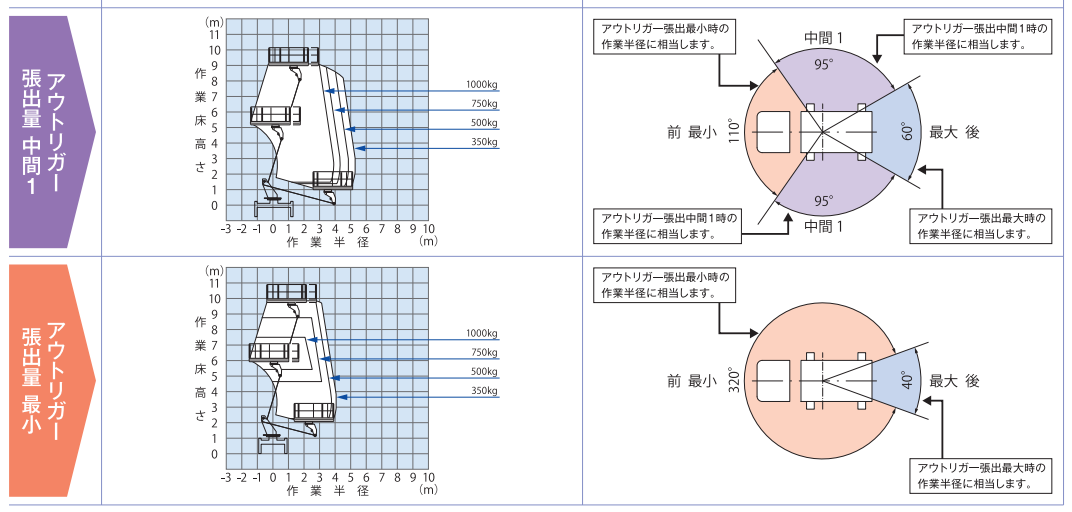

車体情報・作業範囲図

79faa371a4d26c706e79b1a154b742b1.png 923d4ab92810ad64a7b49753c234d537.png

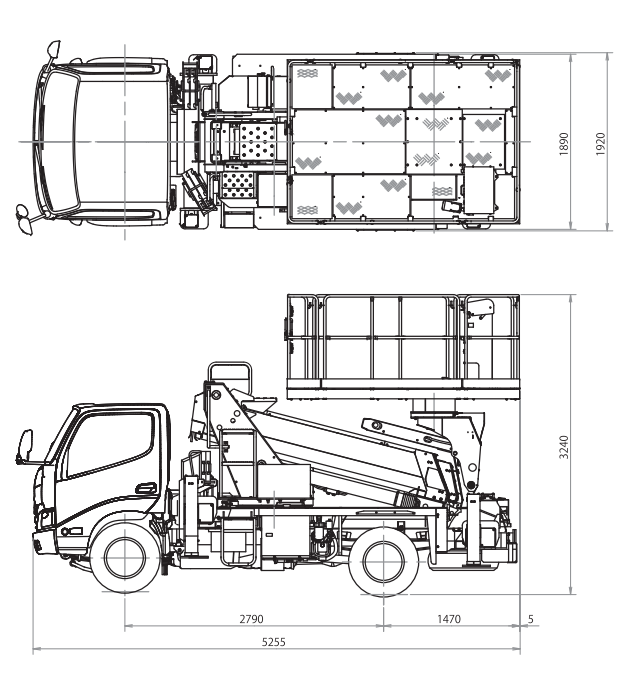

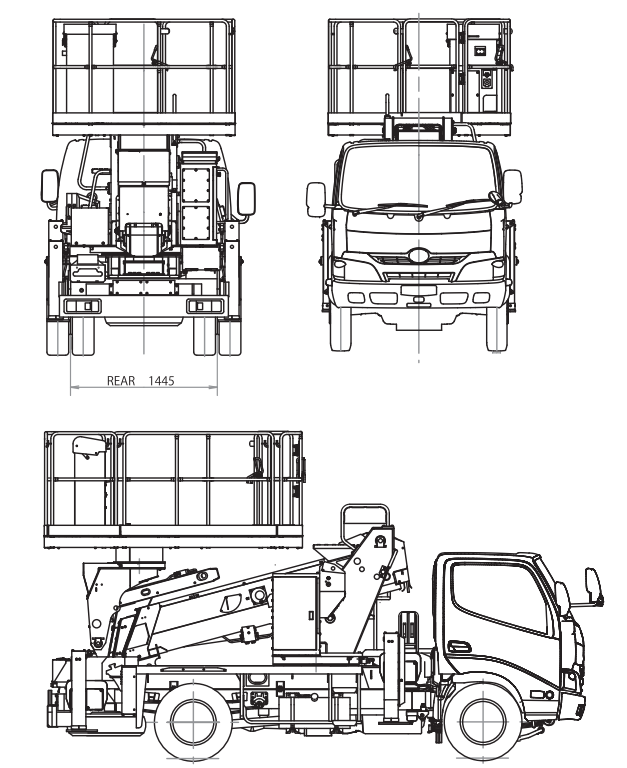

外形図

49cde3aa3f66b0e8ad742f78418dbd43.png 0ad42add070168bd69a6f93b9836d035.png
