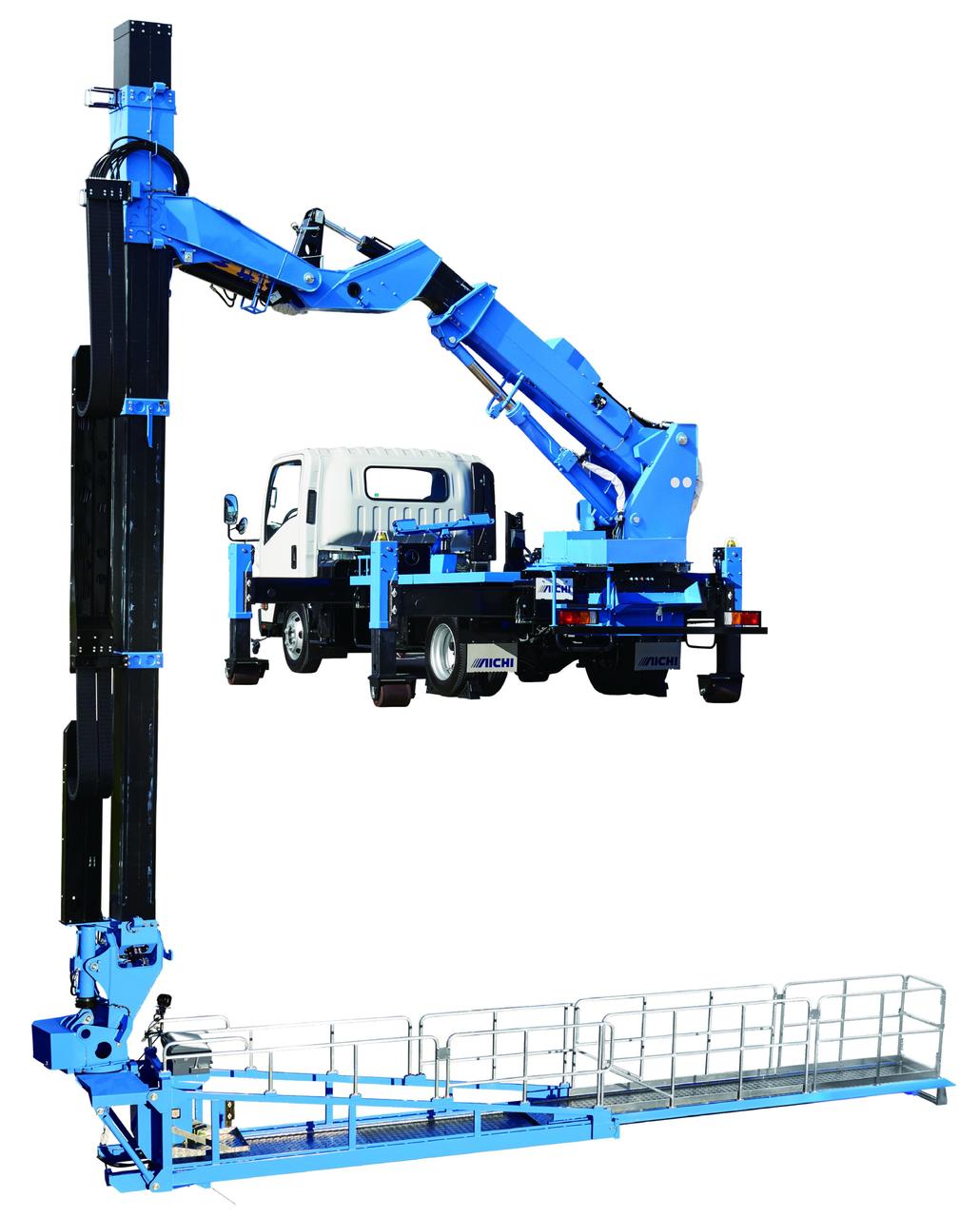

道路橋梁点検車ロングリーチ

広いプラットフォームと左右両側からのアプローチで作業効率アップに貢献します。

道路橋梁点検車ロングリーチ

型式

SF77B1FR

メーカー

㈱アイチコーポレーション

商品コード RBCTLP
デッキ積載荷重(kg) 200
デッキ最大地下高さ(m) 5.94
デッキ最大地上高さ(m) 7.19
デッキ最大作業半径(m) 5.88
デッキ最大差込長さ半径(m) 7.52
デッキ旋回角度(度) 0°~180°
デッキ外側寸法(mm)縮小時 3,830
デッキ外側寸法(mm)拡大時 7,610
ブーム長さ(m 3.4~4.8
ブーム起伏角度(度) 0°~90°
ブーム旋回角度(度) 左右100°
ポスト長さ(m) 3.45~7.11
アウトリガ張出幅(mm) 2,225
格納時車両寸法(mm) 全長 6,390
全幅 2,160
全高 2,950
架装シャーシ 4t車クラス
車両総重量(kg) 7,920
必要運転免許 中型免許8t限定
必要資格

高所作業車運転技能講習
高所作業車運転特別教育

※車両重量・寸法は、架装シャーシにより異なります。
車検証をご確認ください。

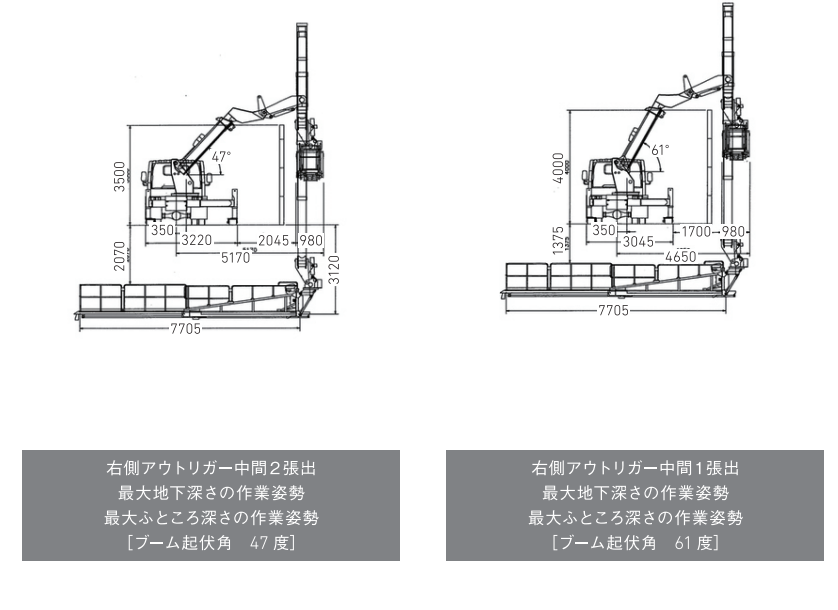

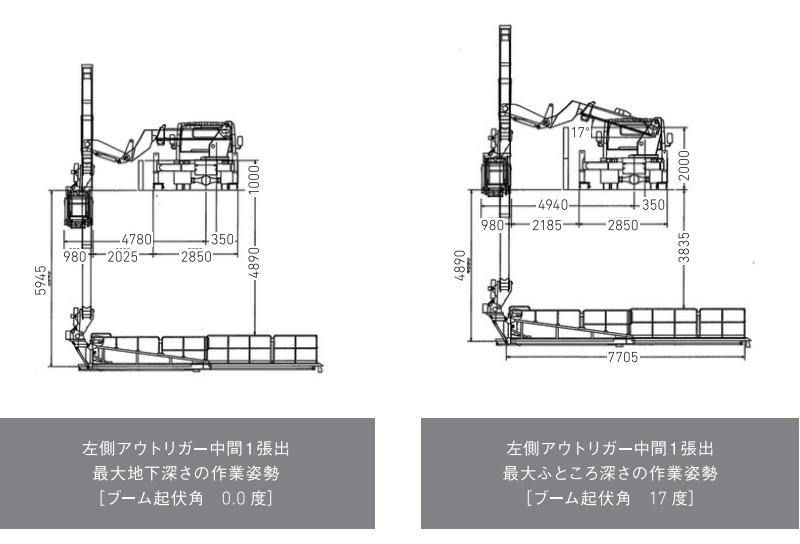

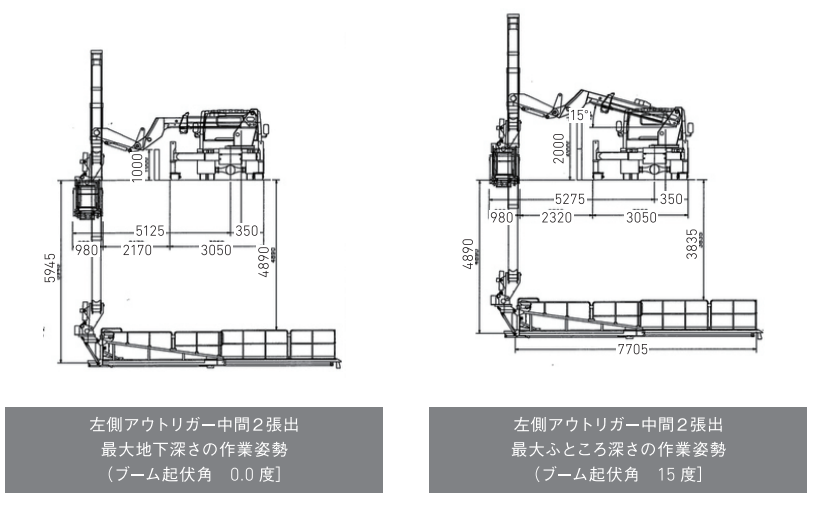

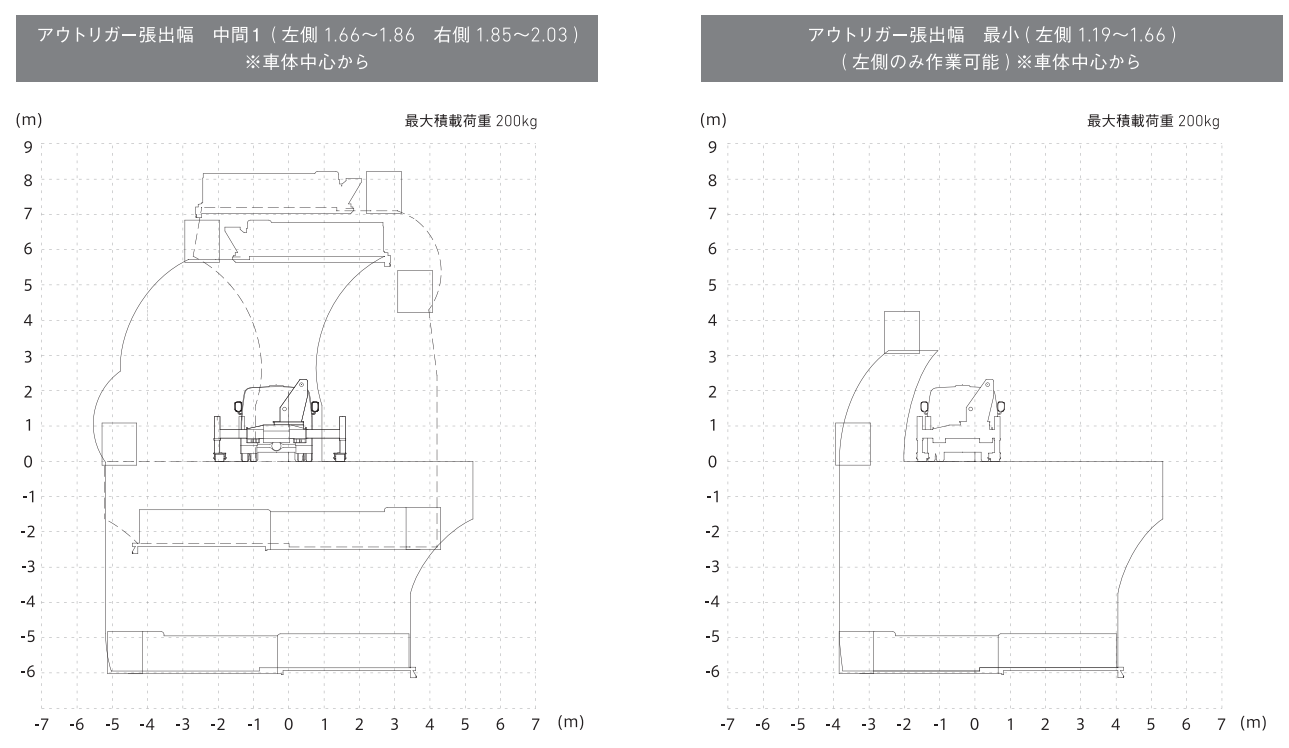

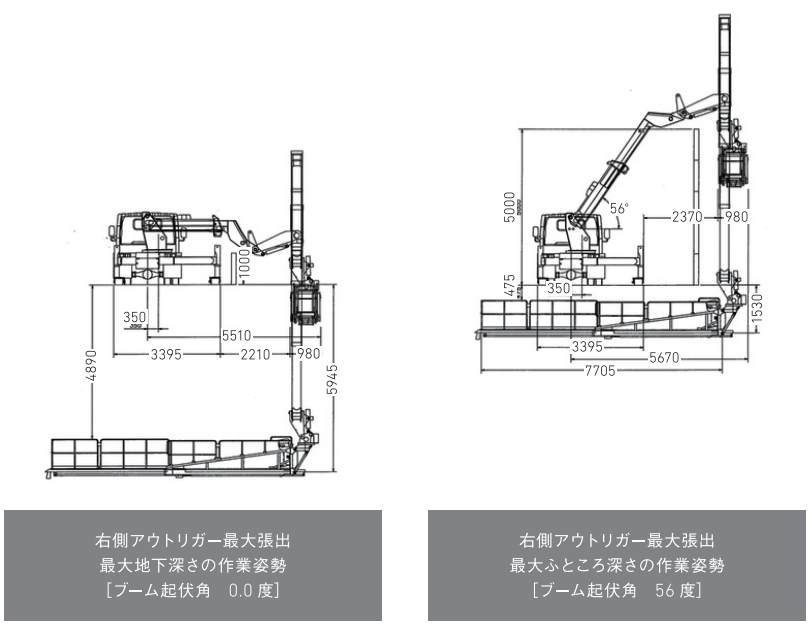

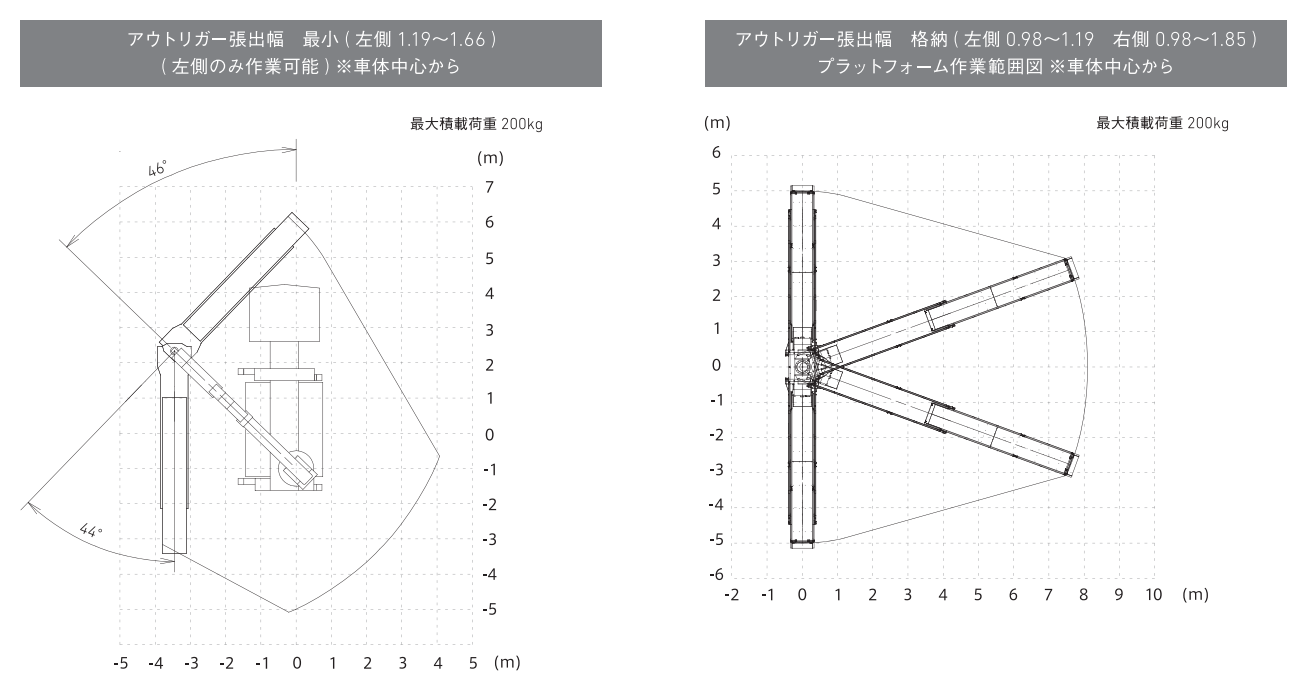

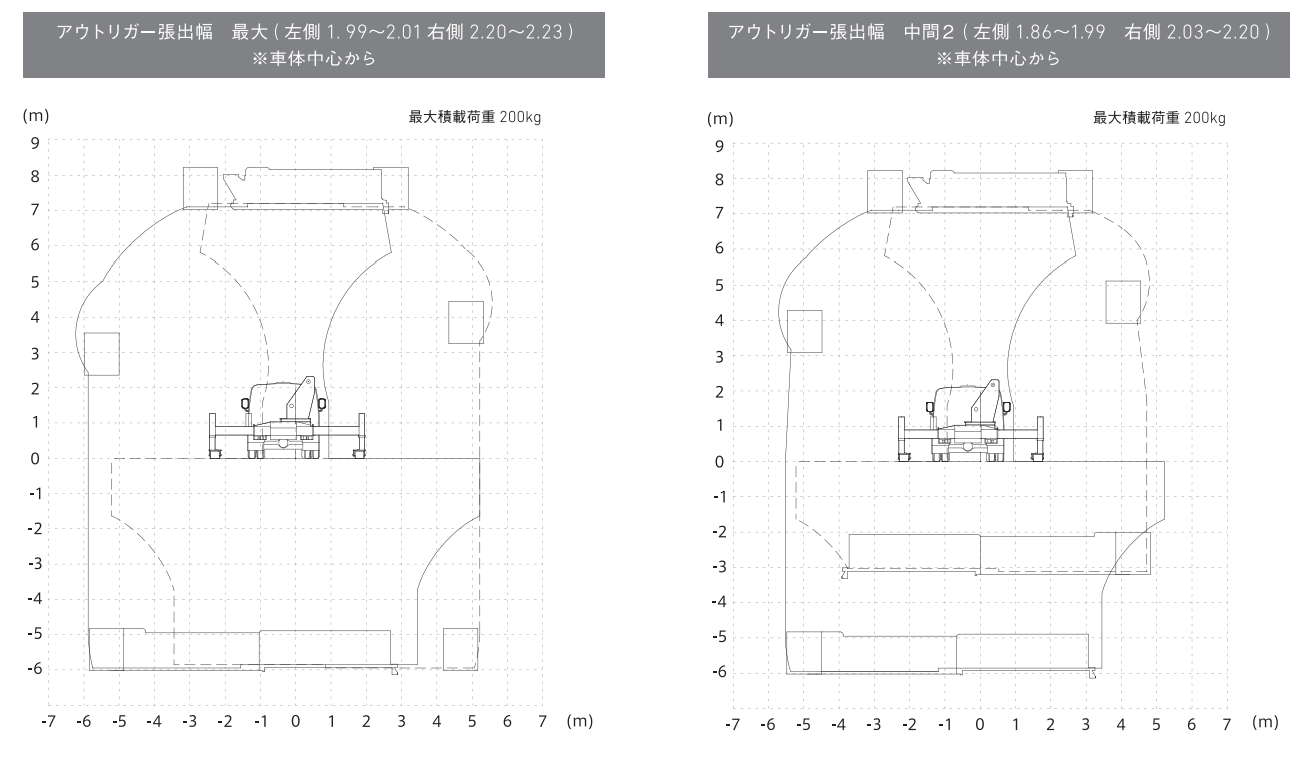

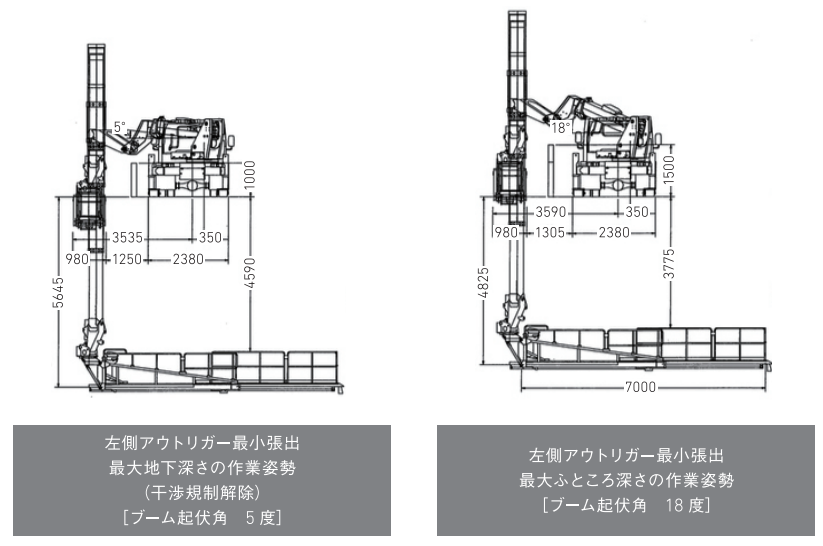

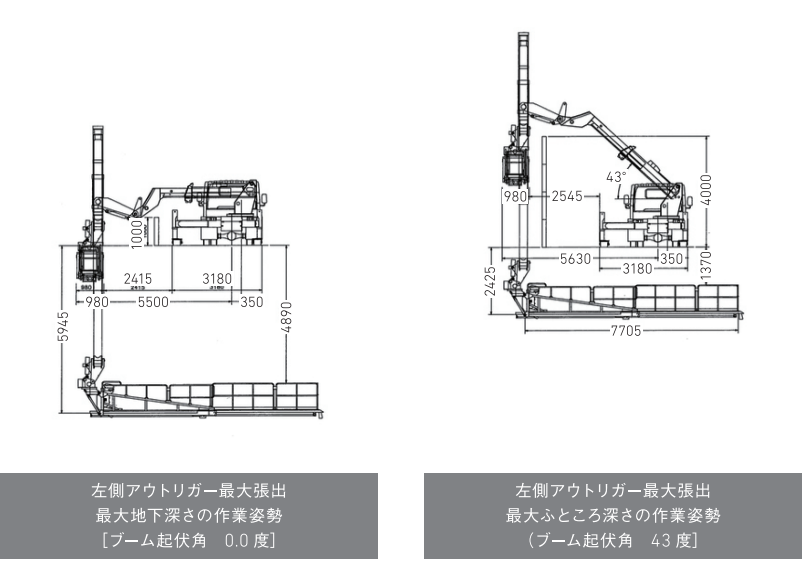

車体情報・作業範囲図

作業範囲図_SF77B1FR 作業範囲図_SF77B1FR-2 作業範囲図_SF77B1FR-3 作業範囲図_SF77B1FR-4 作業範囲図_SF77B1FR-5 作業範囲図_SF77B1FR-6 作業範囲図_SF77B1FR-7 作業範囲図_SF77B1FR-8 作業範囲図_SF77B1FR-9

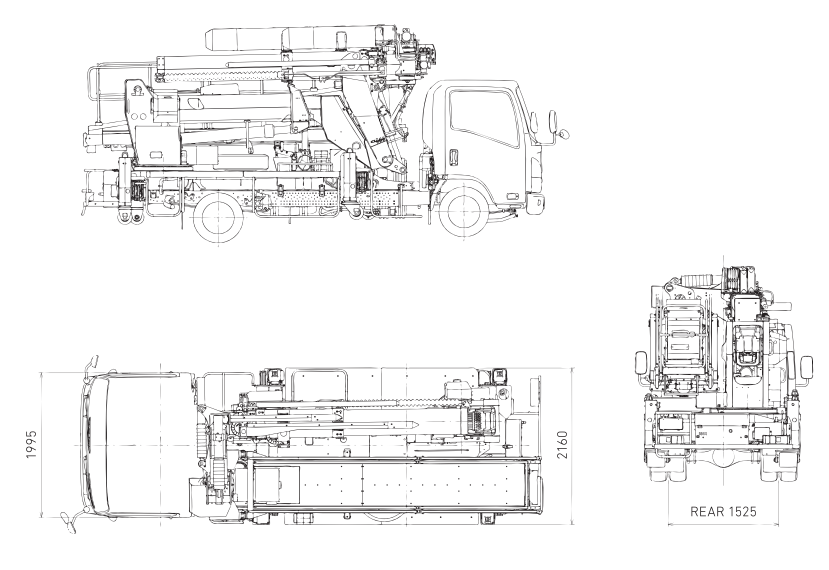

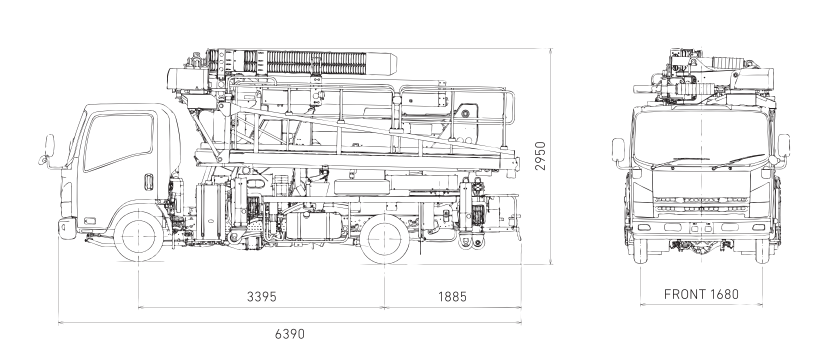

外形図

外形図_SF77B1FR-1 外形図_SF77B1FR-2
